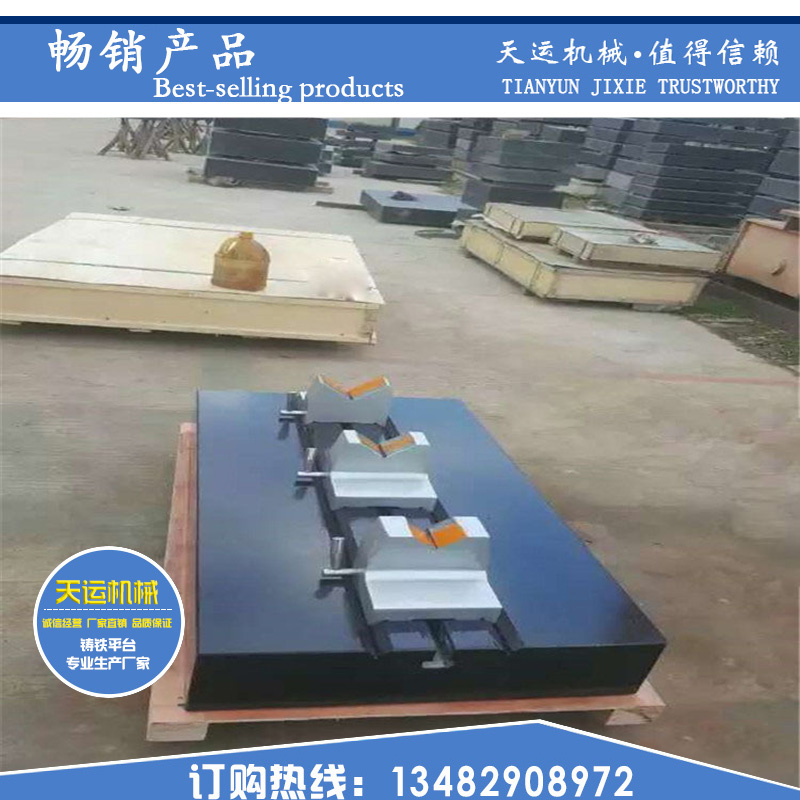

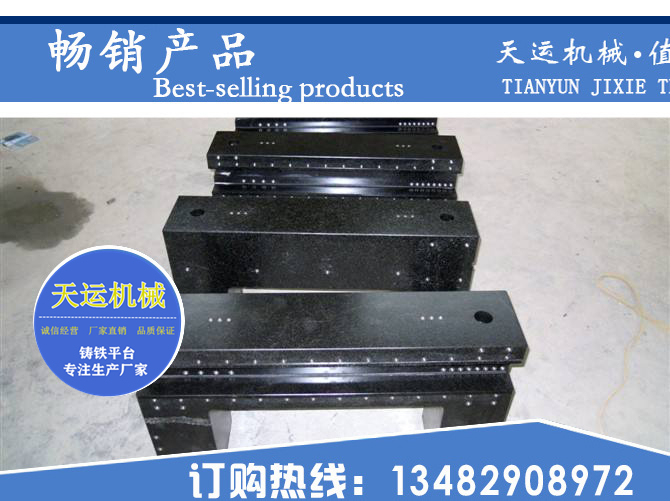

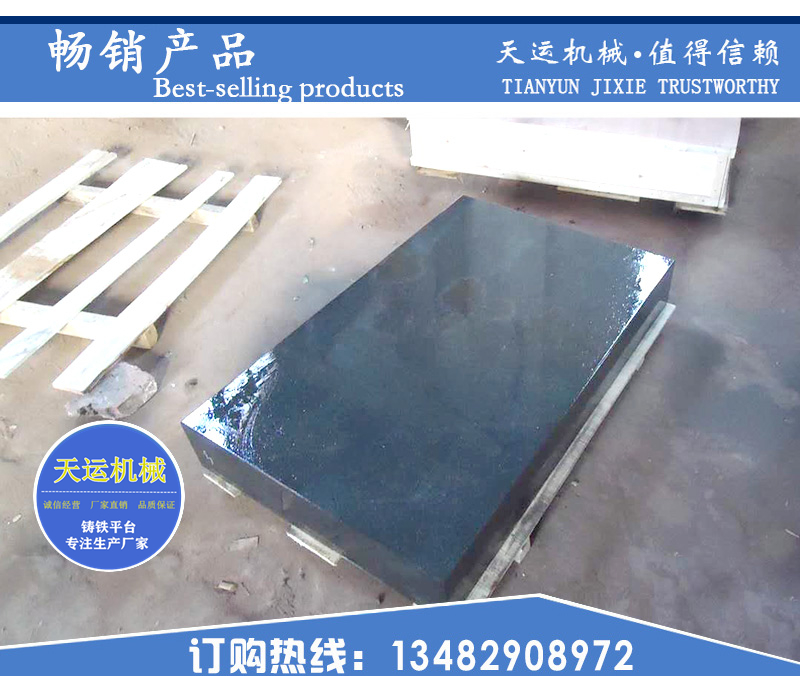

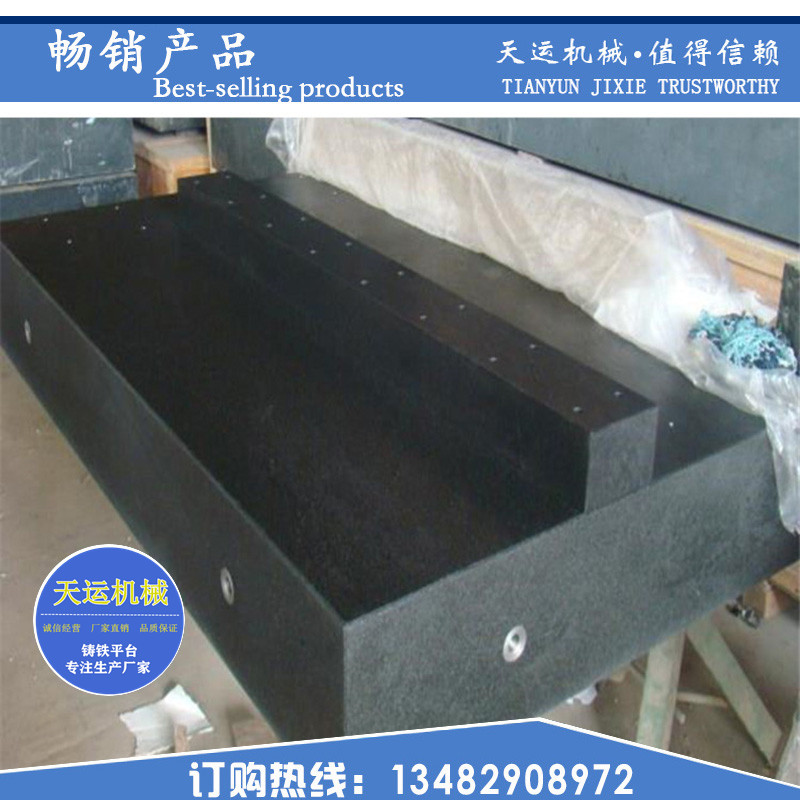

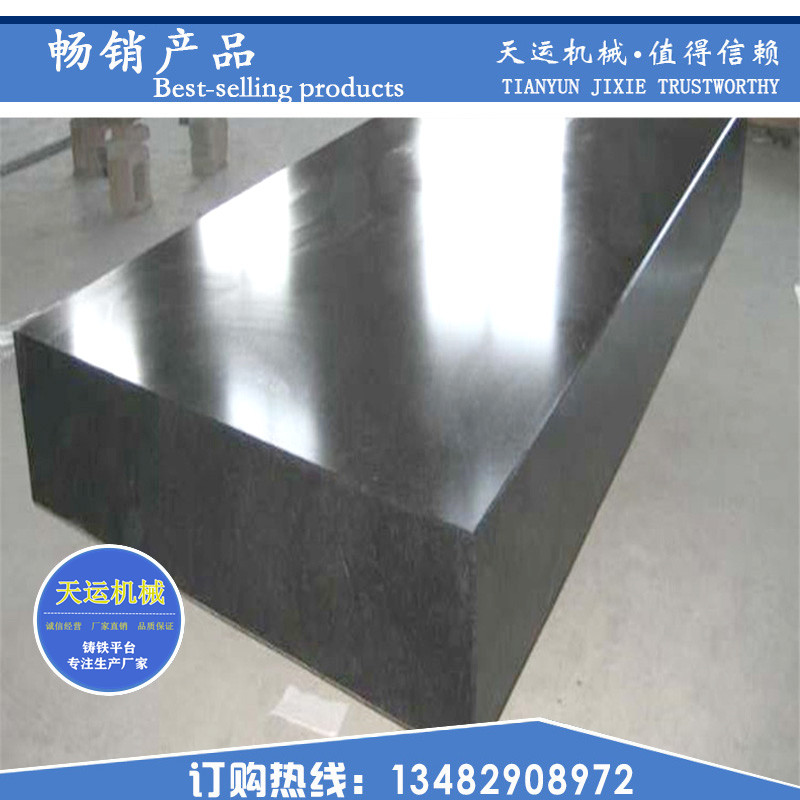

大理石平台

产品名称:

产品描述:

大理石平台

大理石平台工作面上不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈迹等缺陷。

详细介绍:

 大理石平台技术要求:

  1.大理石平台工作面上不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈迹等缺陷。

  2.大理石平台非工作面上的凹陷或掉角允许修补。

  3.大理石平台应用用细晶粒、结构致密的辉长岩、辉绿岩、花岗石(黑云母应小于5%、弹性模具应大于0.6*10­-4kg/cm2、吸水率应小于0.25%)等材料制造,其工作面硬度应大于70HS。

  4.大理石平台工作面的表面粗糙度Ra的好大允许值为0.32~0.63um,侧面为10um。

  5.大理石平台工作面的平面度公差见表2的规定。

  6.对采用对角线法或网络法检验平板工作面平面度时,应检验其平面波动量。

  7.大理石平台侧面对工作面的垂直度公差和平板两相邻侧面的垂直度公差均按GB/T1184中规定的12级。

  8.大理石平台工作面中央的集中载荷区、施加的额定载荷和允许挠度值要符合规定。

  9.000级和00级平板建议不设置搬运手柄。

  10.若0级和1级平板工作面上设置螺纹孔(或沟槽),其部位应不高于工作面。

  大理石平台的精度及普通尺寸 :

规格

长×宽×厚mm

000级精度

μm

00级精度

μm

0级精度

μm

1级精度

μm

300x300x50

1.5

3

6

12

400x300x70

1.5

3

6

12

400x400x70

2

3.5

6.5

13

500x500x100

2

3.5

6.5

14

400x600x100

2

4

8

16

500x600x100

2

4

8

16

500x800x130

2

4.5

9

18

600x900x130

2.5

5

9

18

600x600x110

2.5

5

10

20

1000x750x150

2.5

5

10

20

1000x1000x150

2.5

5

10

20

900x1200x150

2.5

5

10

20

1000x1200x150

2.9

6

12

24

800x1200x150

2.5

5

10

20

1500x1000x200

3

6

12

24

1600x1000x200

3

6

12

24

1000x2000x200

3.5

7

14

28

1000x2000x250

3.5

7

14

28

1500x2000x250

3.5

7

14

28

1000x630x150

2

7

14

28

1500x2000x300

3.5

7

14

28

1500x1500x200

3

6

12

24

1500x3000x300

3.5

7

14

28

2000x3000x300

4.5

9

18

36

1600x3000x300

3

6

12

24

2000x4000x400

5.5

11

22

44
