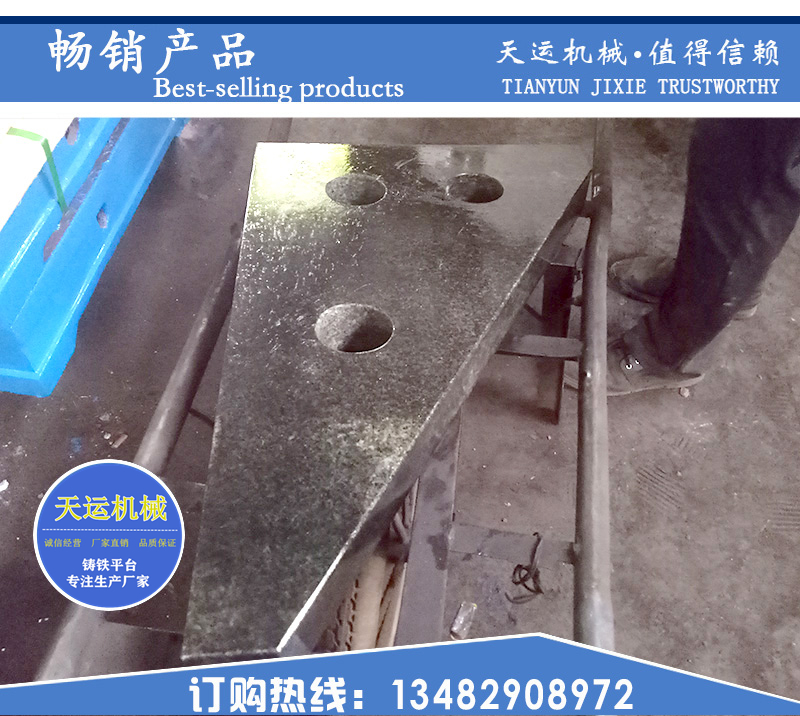

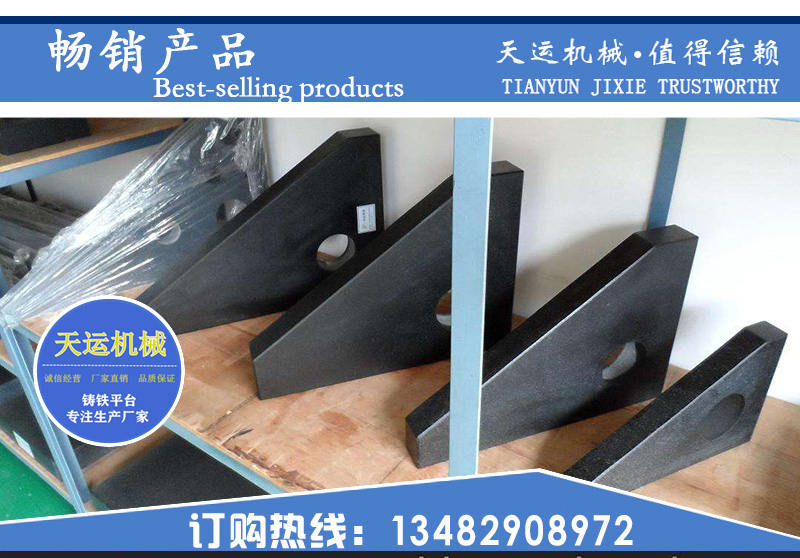

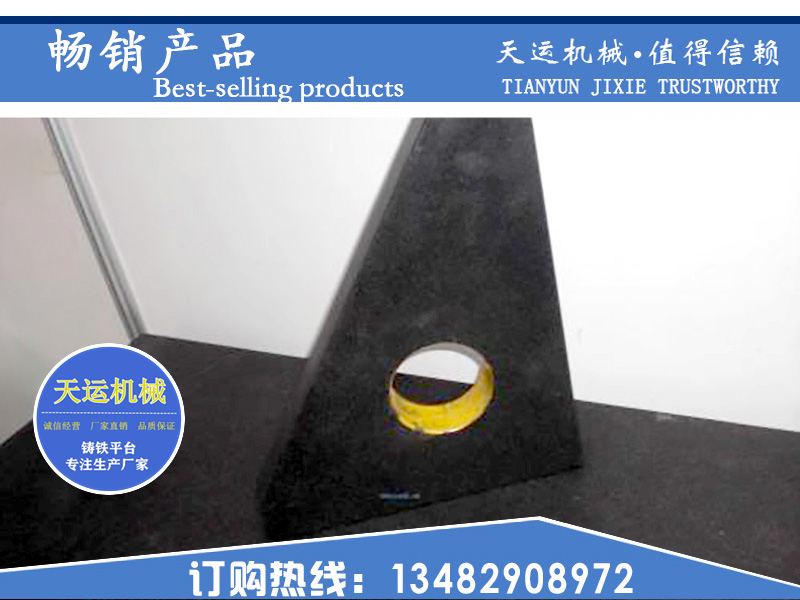

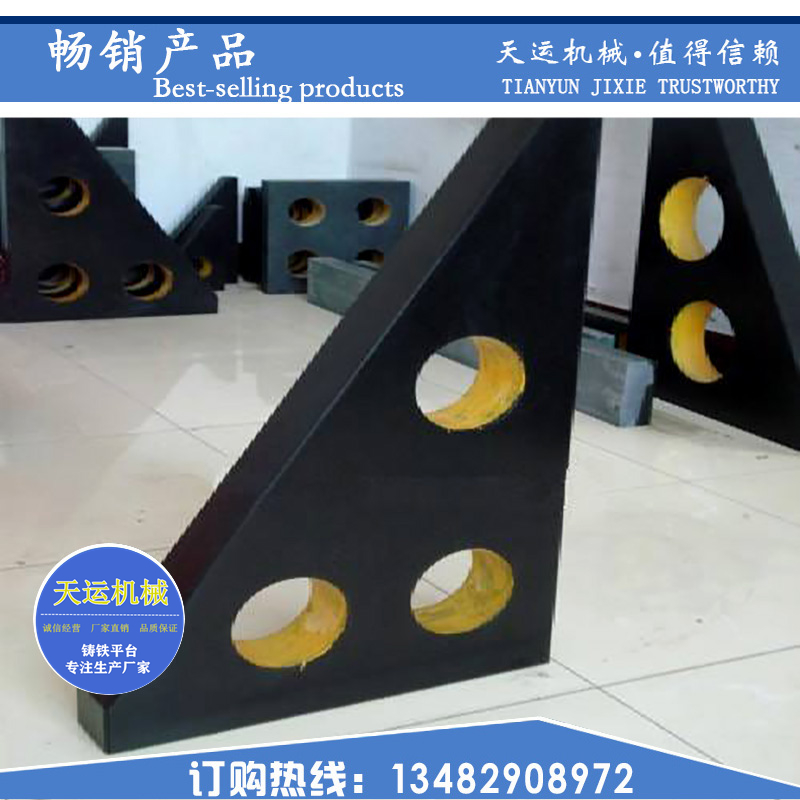

大理石直角尺是种量具,简称为角尺,在有些场合还被称为靠尺,用于检测工件的垂直度及工件相对位置的垂直度,有时也用于划线。大理石直角尺适合于垂直度的检测。平面精度标准GB6092-85,垂直度标准GB6092-85。为减少重量及方便加工而增加了减重孔。侧面的公差是0.02。
大理石直角尺主要用于工件的平面度,垂直度,直线度的测量。大理石直角尺主要矿物成份为逃石,斜长石,少量橄榄石,黑云母以及微量磁铁矿,黑泽,结构电码,经过亿万年的老化,质地均匀,稳定性好、强度大、硬度高,能在重负荷下保持高精度。适用于工业生产和实验室的测量工作。
大理石直角尺特性:
1、岩,石经长期时效,组织结构均匀,线胀系数小,内应力完全消失,不变形,因此精度高。
2、刚性好,硬度高,耐磨性强。
3、不怕酸,硷液物侵蚀,不会生锈,不必涂油,不易粘微尘,维护,保养方便简单,使用寿命长。
4、不会出现划痕,不受恒温条件阻止,在常温下也能保持测温量精度。
5、不磁化,测量时能平滑移动,无滞涩感,不受潮湿影响,平面称定好。
在使用大理石直角尺时不仅要考虑到被检测件的形状和位置,还要注意以下几点:
1、00的90°大理石直角尺通常作为基准,在计量部分做查验量具用。
2、0和1的90°大理石直角尺通常用于检查人员查验零件和调试仪器。
3、宽座直角尺通常用于出产现场查验般零件。
4、当被查验面为圆弧面时,应选用平测量面的90°大理石直角尺进行查验。
5、当被检查面为平面时,应选用圆柱角尺或刀口测量面得90°直角尺进行查验。
大理石直角尺保存不当易生锈:使用期间不用涂油,长期不使用,存放时轻轻的涂上薄薄层般工业油,以免影响精度,不能正常使用。
大理石直角尺参数:
规格(mm) | 测量面对基面垂直度 (um) | 测量面平面度或直线度 (um) | 基面平面度或直线度 (um) | |||
精度等 | ||||||
00 | 0 | 00 | 0 | 00 | 0 | |
100×63 | 2 | 4 | 1 | 1 | 1 | 1 |
160×100 | 2 | 4 | 1 | 2 | 1 | 1 |
250×160 | 2.5 | 5 | 1 | 2 | 1 | 2 |
400×250 | 3.5 | 7 | 1 | 2.5 | 1 | 2 |
630×400 | 4.5 | 9 | 1.5 | 3 | 1 | 2.5 |
800×500 | 5 | 10 | 2 | 4 | 1.2 | 3 |
1000×630 | 6 | 12 | 2.5 | 5 | 1.5 | 3 |
