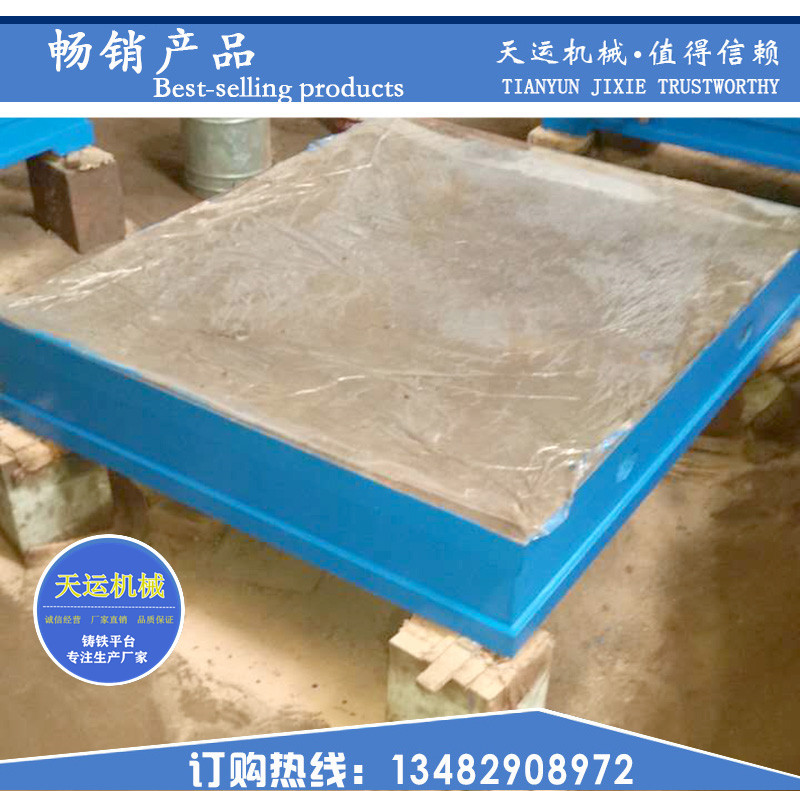

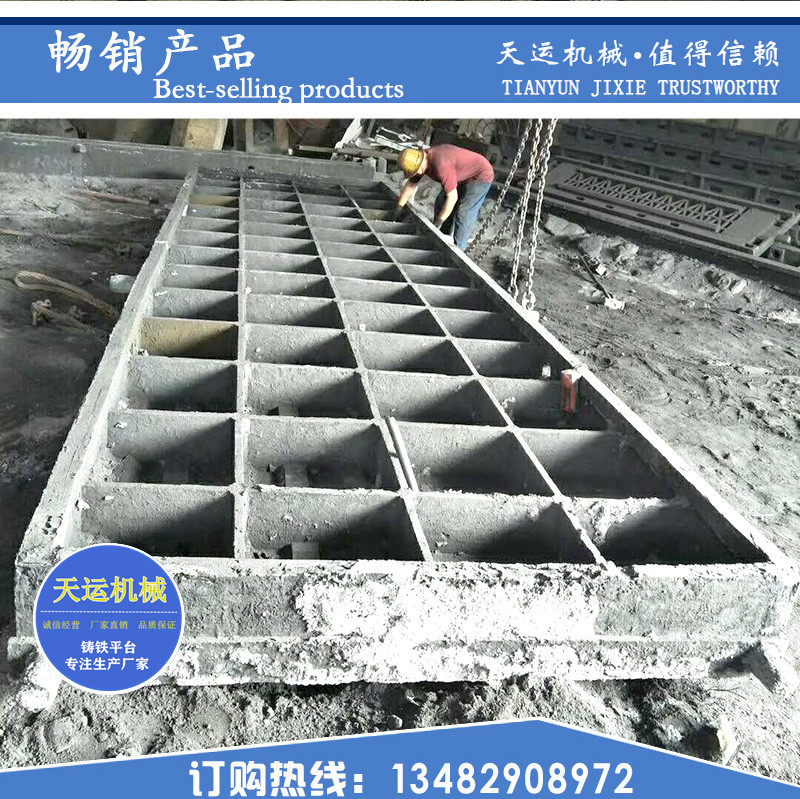

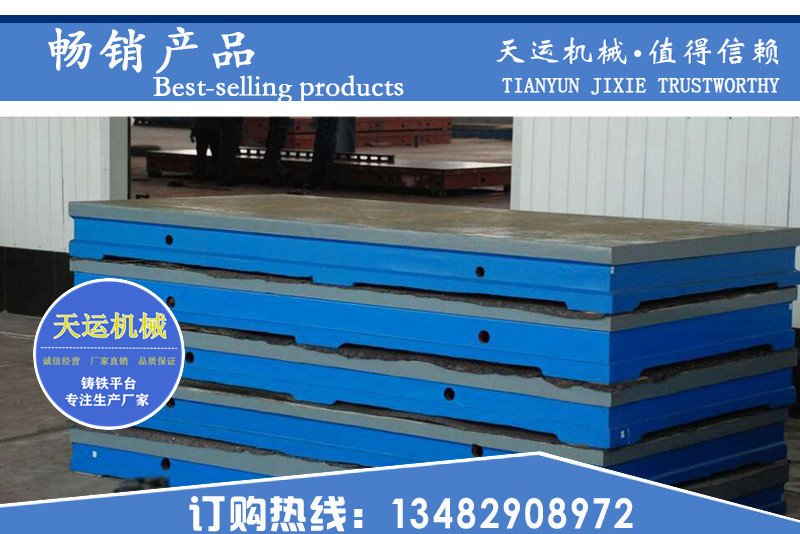

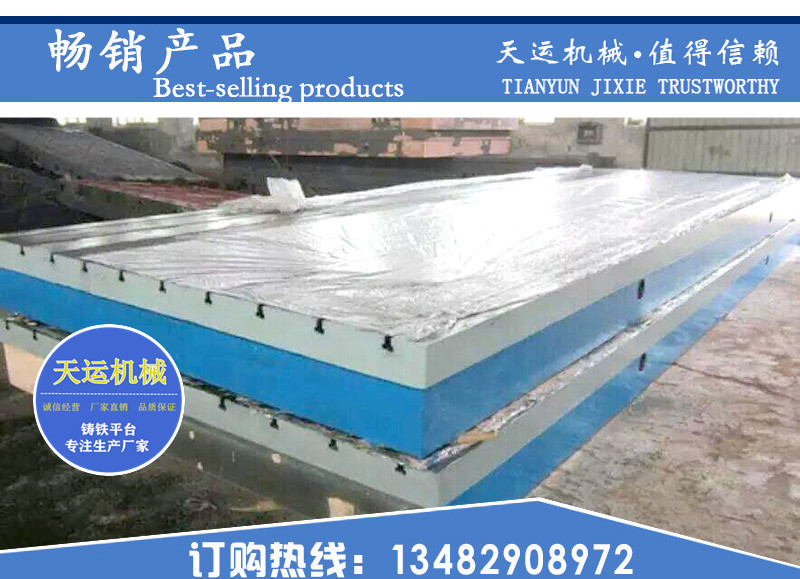

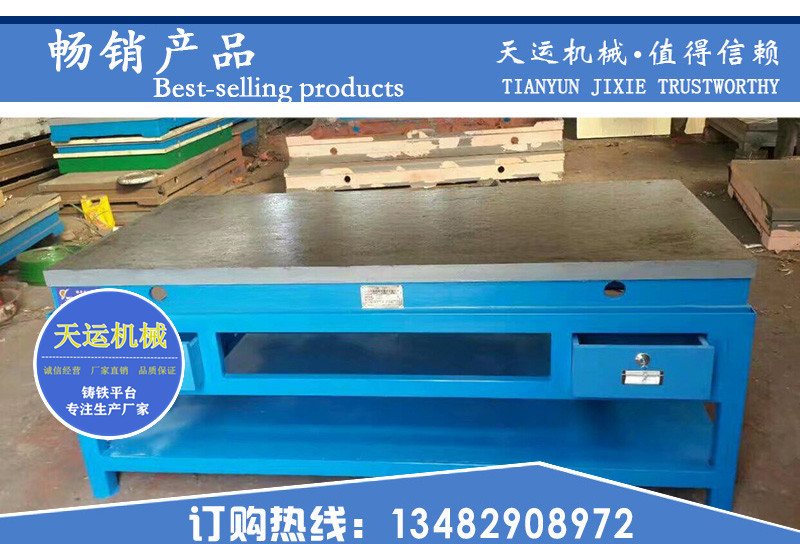

划线平板(划线平台)的用途:是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于般零件及零件的划线、铆焊研磨工艺加工及测量等。
划线平板(划线平台)材质:度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使其精度稳定,耐磨性能好。
划线平板(划线平台)是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于般零件及零件的划线、铆焊研磨工艺加工及测量等
划线平板的工作面要擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和划线平台的工作面有过激的碰撞,防止损坏划线平板的工作面;工件的重量更不可以超过划线平板的额定载荷,否则会造成工作质量降低,还有可能损坏划线平板的结构,甚至会造成划线平板变形,使之损坏,无法使用。

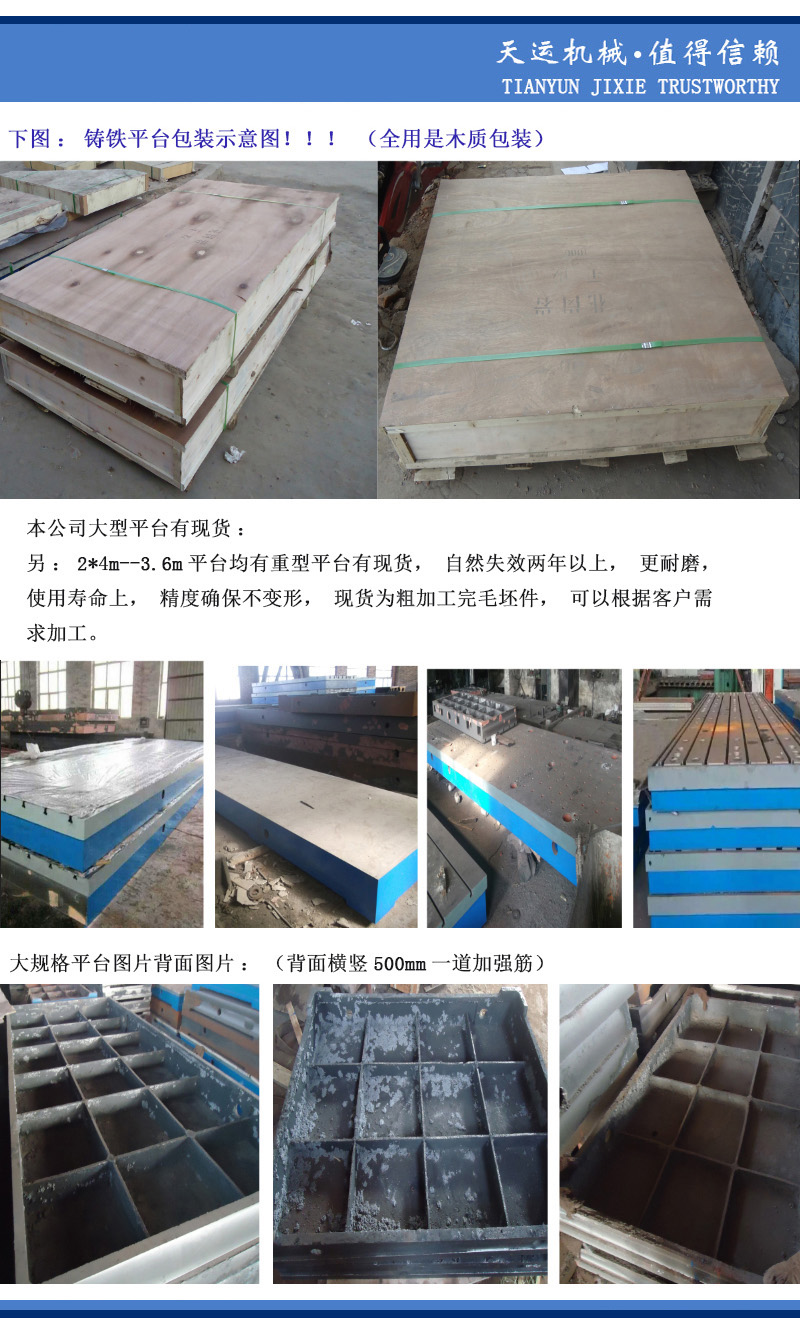

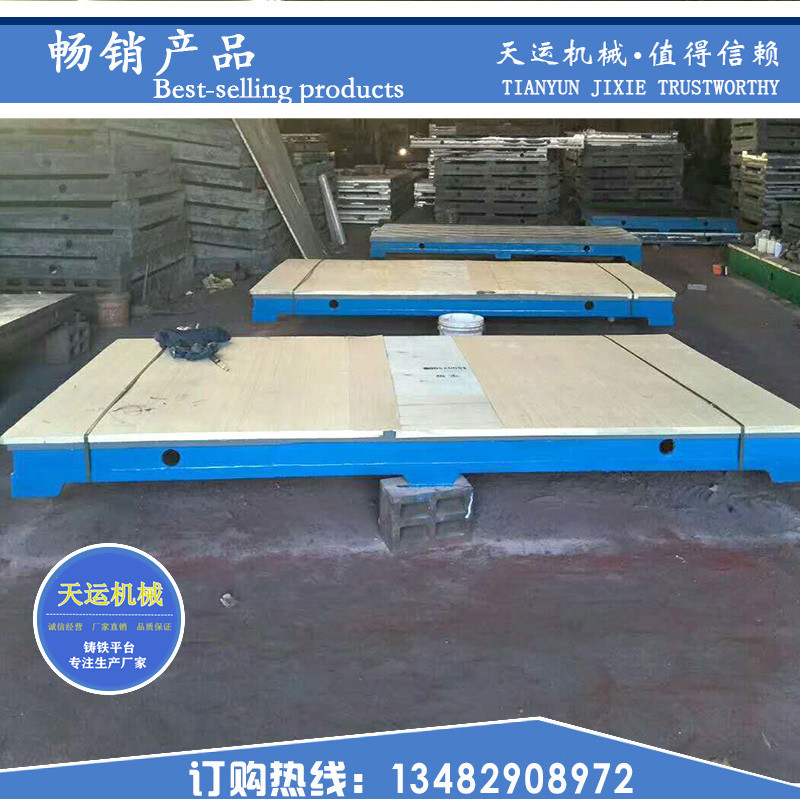

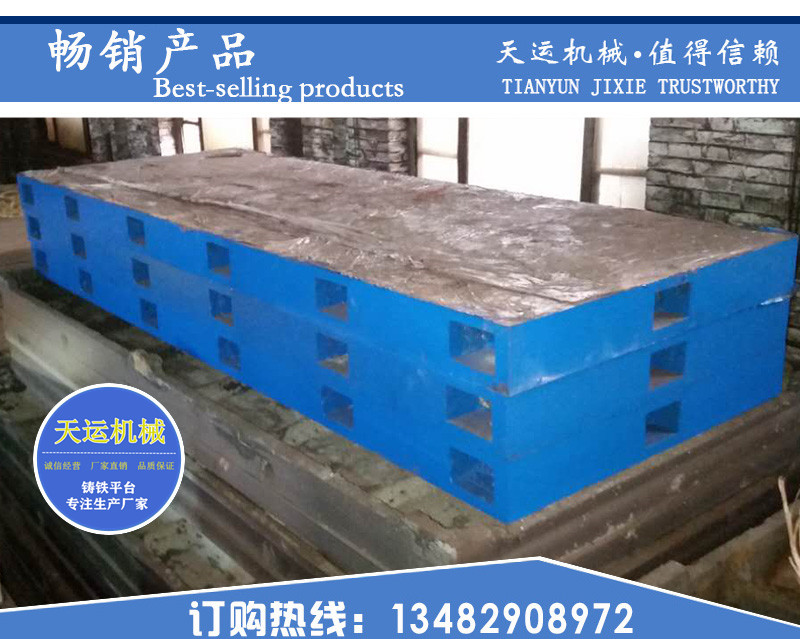

划线平板(划线平台)规格:①100mm×200mm--400mm×400mm(本规格适用于研磨压砂平板)精度为00、0、1。
②400mm×600mm--1000mm×1500mm(本规格适用于人工刮研平板)精度为0、1、2。
③1000mm×2000mm--2000mm×4000mm(本规格适用于人工刮研平板)精度为1、2、3。
④2000mm×5000mm--3000mm×8000mm精度为3和精刨,大于以上规格可以拼装。
规格(长×宽)mm | 平板、平台精度等 | ||
1 | 2 | 3 | |
平面度公差(um) | |||
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 |
