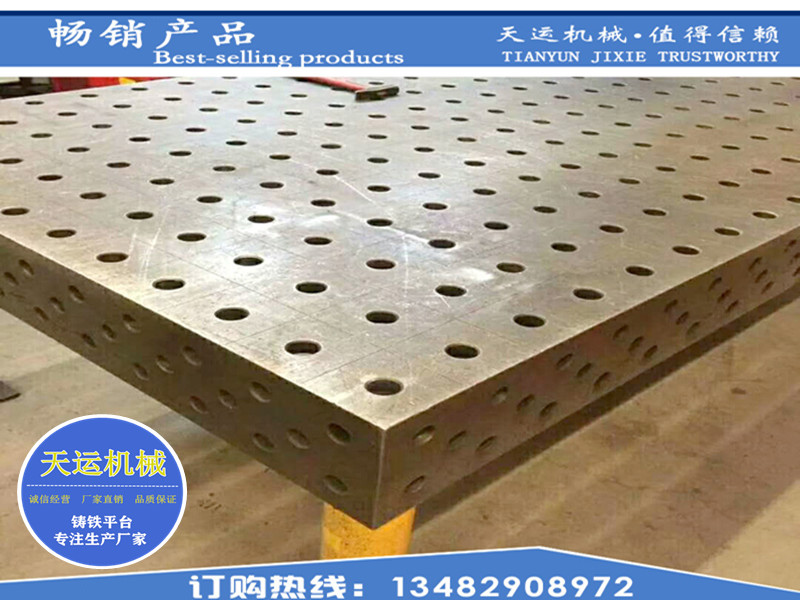

三维柔性焊接平台

产品名称:

产品描述:

三维柔性焊接平台

  三维柔性焊接平台包括:三维柔性组合焊接夹具 三维柔性组合焊接工装 三维柔性组合工装 柔性焊接平台。

详细介绍:





  三维柔性焊接平台包括:三维柔性组合焊接夹具 三维柔性组合焊接工装 三维柔性组合工装 柔性焊接平台。它是一套由主体件孔系平台和各种附件相配合的高精度,适应多种规格的产品完成快速装夹的柔性化工装。其优点在于可循环使用,快速定位装夹,在立体的三维空间可无限延伸拓展工作面积。

  三维柔性焊接平台材质:铸造件(HT300),进行整体退火热处理消除内应力后放置三到六个月自然时效处理。

  三维柔性焊接工作台工作面的五个工作面都有100x100 mm或50x50mm的带有网格标注的孔。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的,保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。基础台面的尺寸从1000x1000mm到4000x2000mm可以任意选择,特殊尺寸可以定做

  三维柔性焊接平台四大特性:

  1、经济性:每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装,就像儿童玩拼装式玩具一样。

  2、柔性化:承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的淋漓尽致,尤其在了大型工件方面的应用上。

  拼装方式多样,用户只要充分发挥想象力,几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。

  3、精确性:在2吨左右1M2集中载荷的作用下,其变形量不超过0.50mm,而再均布载荷作用下,其变形量只有0.024mm,完全可以满足绝大多数的焊接及装配加工的需要,其组建的精度高,工作平台定位孔中心公差保证在0.05mm以内。这种高精度将会反映在用户所加工的产品中,因此此工作台也可用作检具的基准平台。

  4、重复性:台面有铸铁/钢结构件/精密加工件/模块化组件组合而成,其性能非常稳定,如使用不当造成部件损坏时,也不用报废整张台,只要非常少的成本就可以更换单个部件。焊接平台经过特殊加工处理,在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。

  三维柔性焊接平台设计时要注意的问题:

  1。焊接后,工件拿不出来,这也是焊接时的收缩变形引起的,所以要合理的安排拆模的方式。

  2。焊好后,尺寸不对了,因为焊接时大多是收缩变形,必须在收缩的方向留有合适的余量。

  3。焊好后,还是变开很大,要重新处理。这是夹具设计的刚性不足。工装本身就已经变形了。

  4。如果知道变形是工装本身克服不了时,要考虑用反变形的办法安排工装夹具的定型定位。
