铸铁方箱

产品名称:

产品描述:

铸铁方箱

    铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。

详细介绍:

   铸铁方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。

  铸铁方箱:按JB/T3411.56-99标准制造,材料HT200。

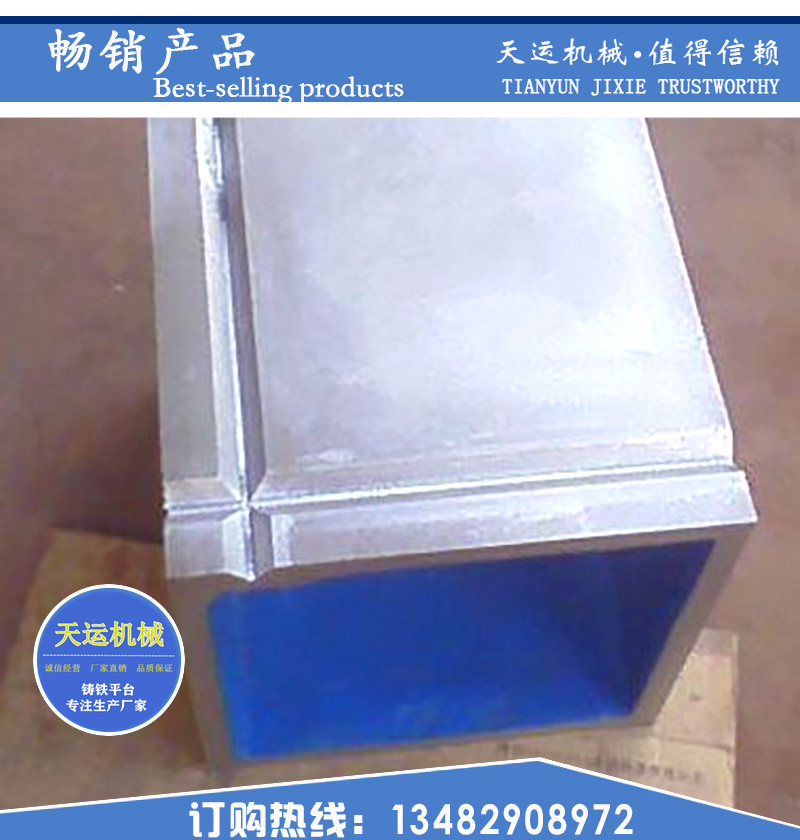

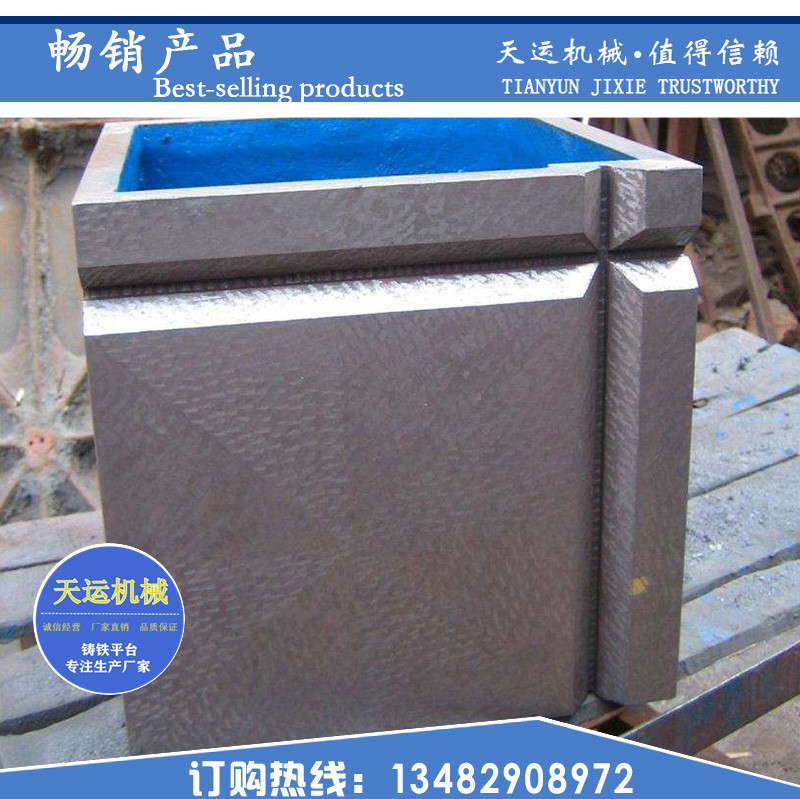

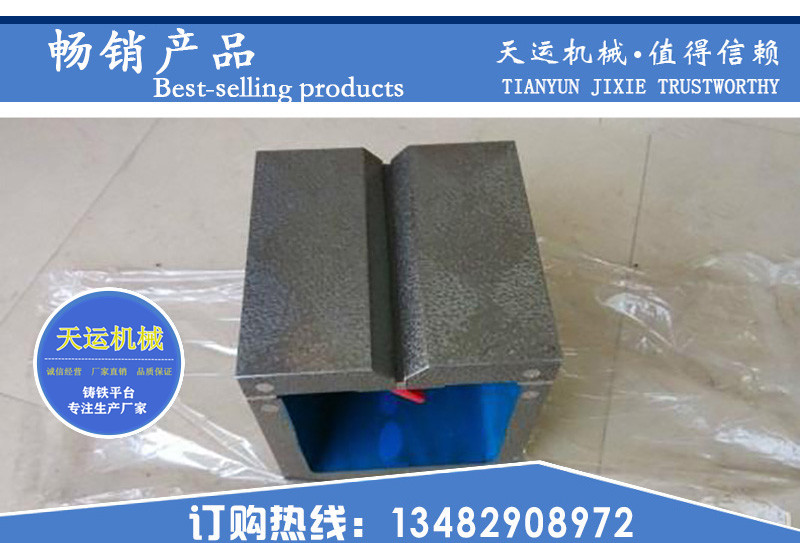

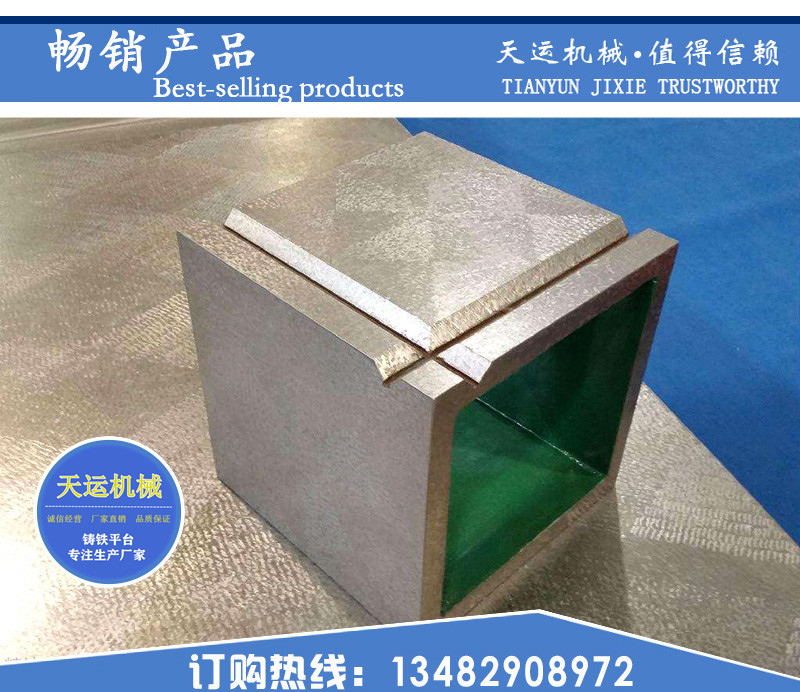

  铸铁方箱用途:方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的6个工作面的空腔正方体,其中一个工作面上有V型槽。

  铸铁方箱检定的环境条件:常温、常湿。

  要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。

  精度:对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。

  铸铁方箱检定方法:对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,为该受检面平面的平面度。

  规格:

铸铁方箱规格(mm) 工作面的平面度 工作面的垂直度、平行度及V型槽对底面和侧面的平行度
精度等级(um)
0级 1级 2级 0级 1级 2级
100*100*100 3.5 7 15 7 15 30
150*150*150 4 9 17 8 18 35
200*200*200 4.5 10 20 9 20 40
250*250*250 5 11 22 10 22 45
300*300*300

12 25

25 50
400*400*400

15 30

30 60
500*500*500



35
