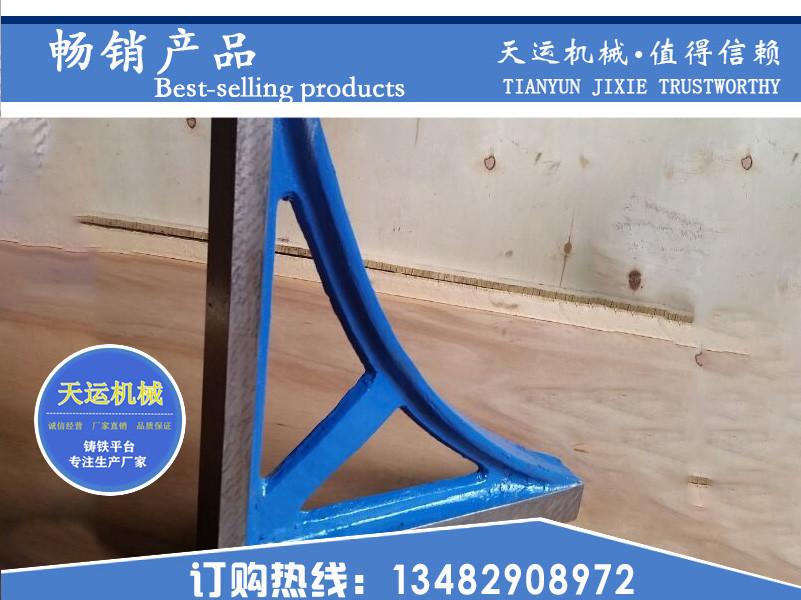

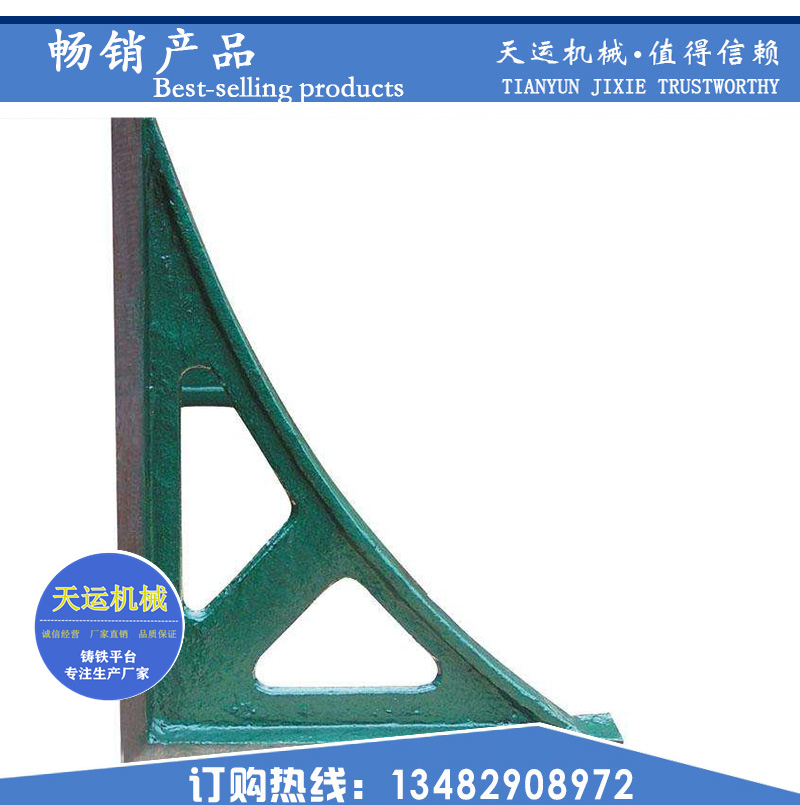

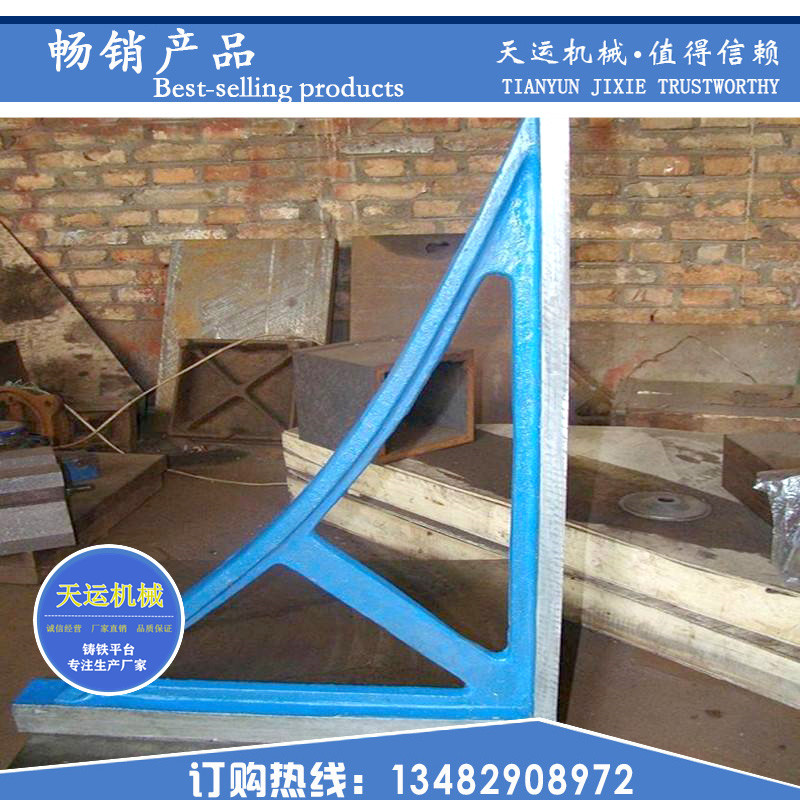

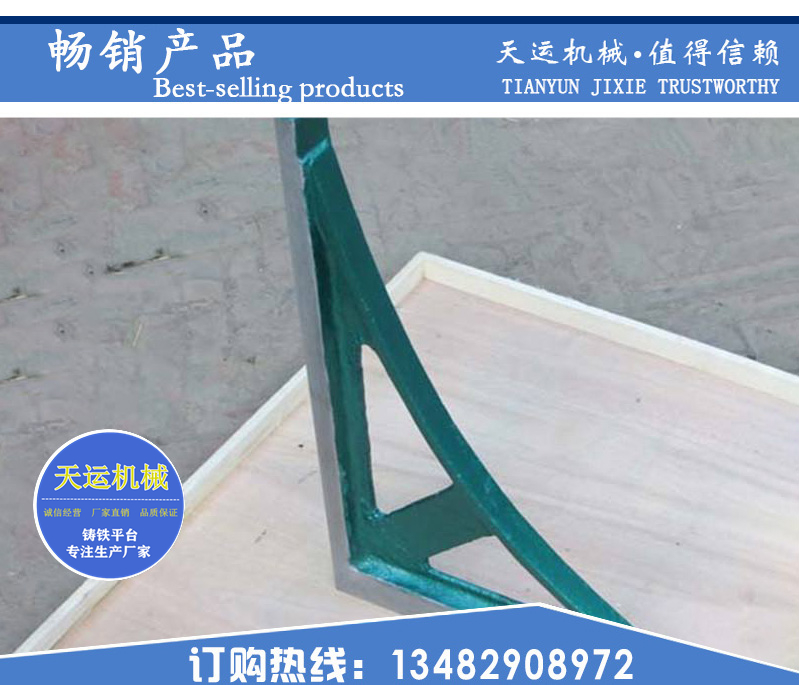

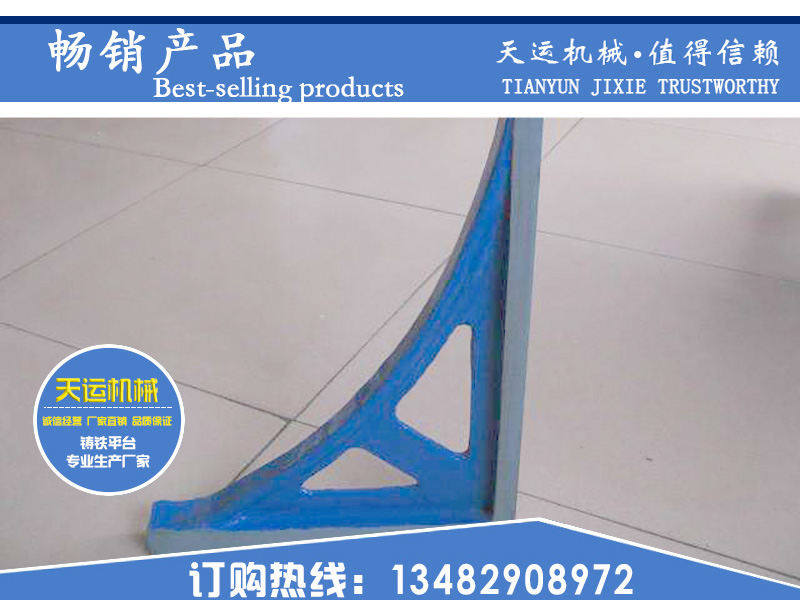

铸铁直角尺:产品别名:铸铁直角尺、直角尺、垂直平尺、铸铁垂直平尺、直角靠尺、90°角尺,具有垂直平行的框式组合,适用于高精度机械和仪器检验及机床之间不垂直度的检查,安装加工定位,划线等是机械行业中的重要测量工具,它的特点是精度高,稳定性好,便于维修。
铸铁直角尺按GB6092-85标准制造,材料HT200,主要用于制件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。按GB6092-85标准制造,材料HT200-250,主要用于工件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。
直角尺:测量面和基面相互垂直,用于检验直角、垂直度和平行度误差的测量器具,又称90°角尺。
铸铁直角尺规格:(非标产品可根据用户要求设计生产)
铸铁直角尺规格 | 测量面对基面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
精度等(um) | |||||||||
0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
150*100 | 4 | 8 | 16 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
300*200 | 6 | 11 | 22 | 2 | 4 | 7 | 3 | 6 | 11 |
400*300 | 7 | 12 | 25 | 2 | 4 | 8 | 3.5 | 7 | 12 |
500*350 | 15 | 30 | 5 | 10 | 8 | 15 | |||
600*400 | 18 | 35 | 6 | 12 | 9 | 18 | |||
800*500 | 40 | 14 | 20 | ||||||
1000*750 | 50 | 16 | 25 | ||||||
1250*800 | 60 | 20 | 30 | ||||||
1600*1000 | 70 | 24 | 35 |
